podwaliny
Dzięki obróbce wewnętrznej podwaliny maskowane są elementy konstrukcyjne i łączniki przy podwalinie lub posadzce.
W ofercie posiadamy kilka wariantów obróbek w zależności od usytuowania względem siebie cokołu, konstrukcji i płyty warstwowej.

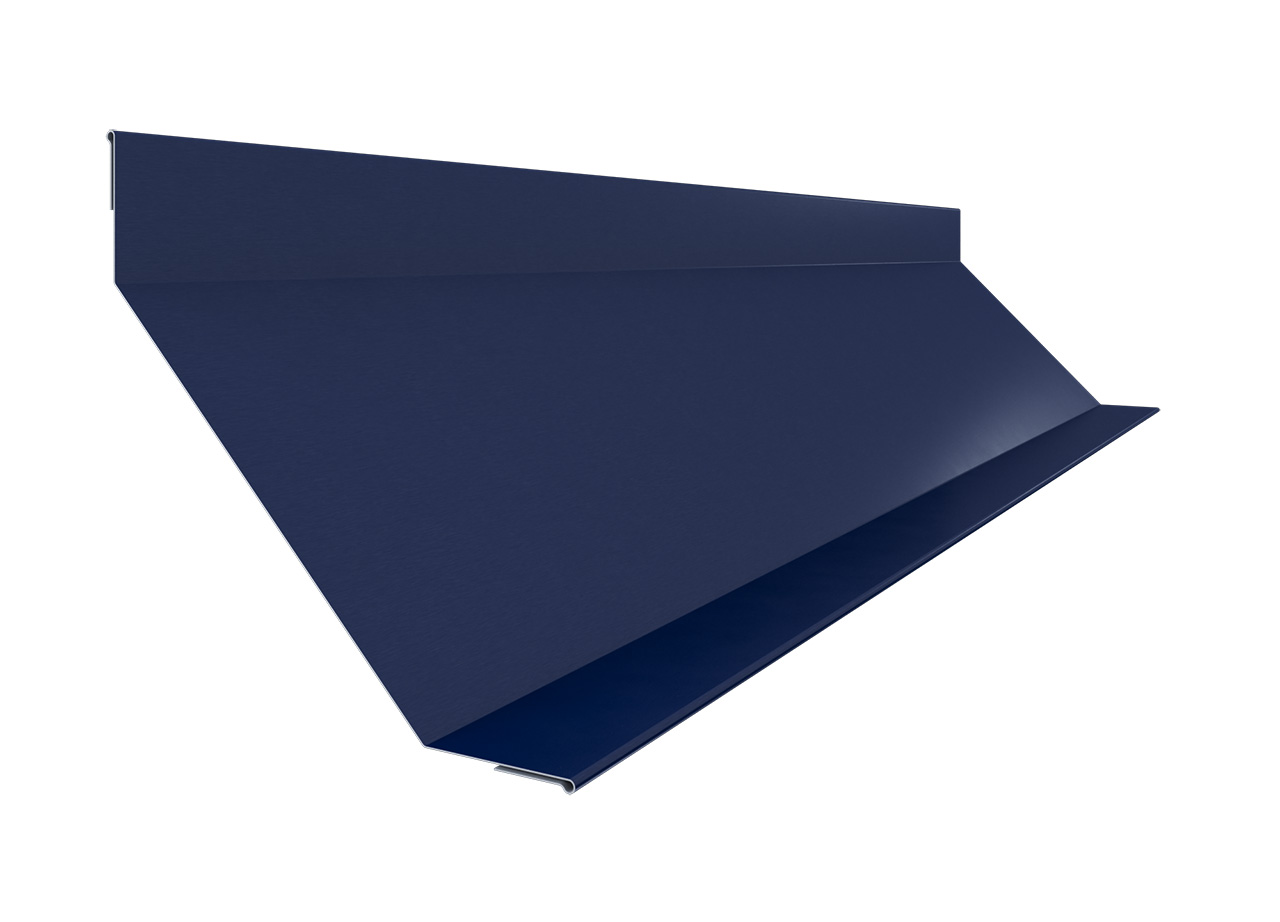

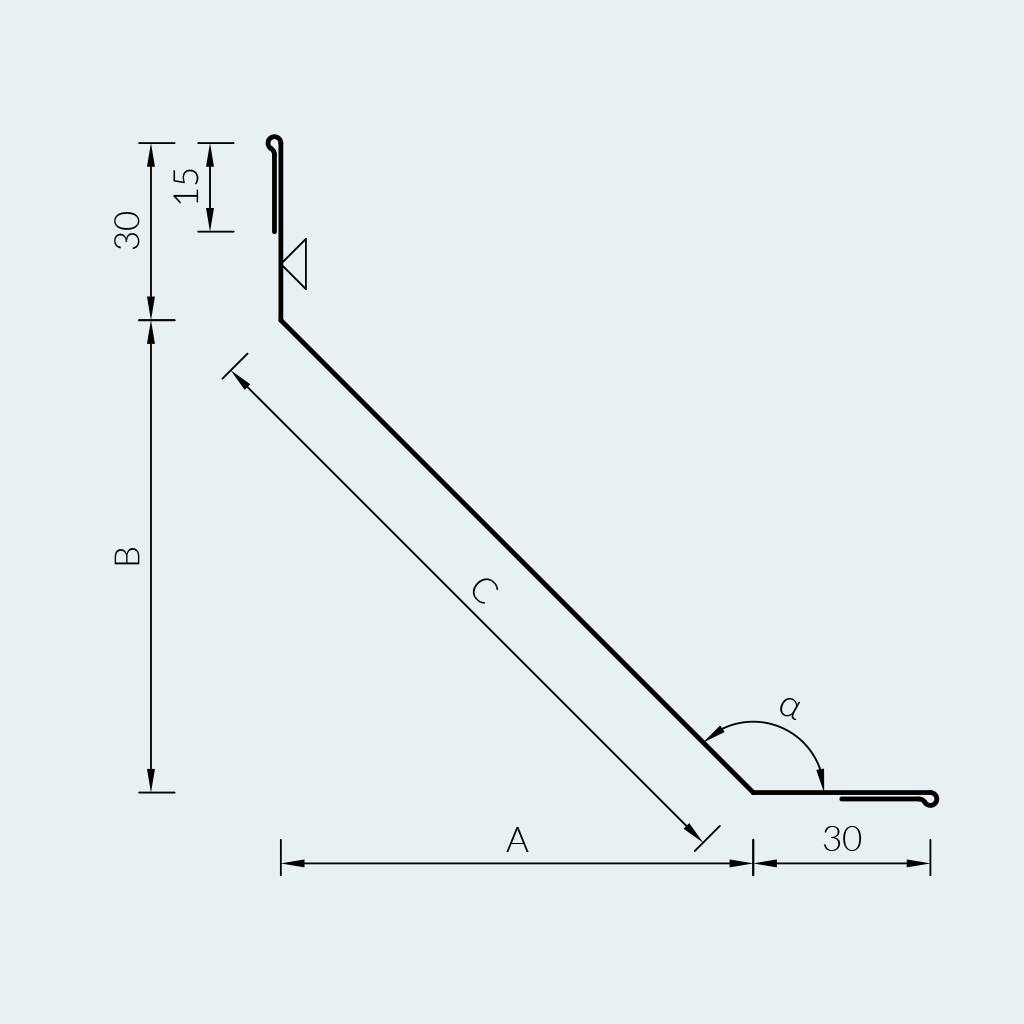

OBRÓBKA 010 – OBRÓBKA WEWNĘTRZNA PODWALINY
| Symbol | A | B | α° | C | L | rozw. |
| 010/50 | 50 | 50 | 135 | 71 | 3000 5000 6000 |
161 |
| 010/80 | 80 | 80 | 135 | 114 | 204 | |
| 010/100 | 100 | 100 | 135 | 142 | 232 | |
| 010/120 | 120 | 120 | 135 | 170 | 260 |
obróbka typowa z blachy gr. 0,50 mm
obróbka nietypowa z blachy gr. 0,50 mm lub 0,75 mm
010 / A ……. / B …… / C …… / α ……

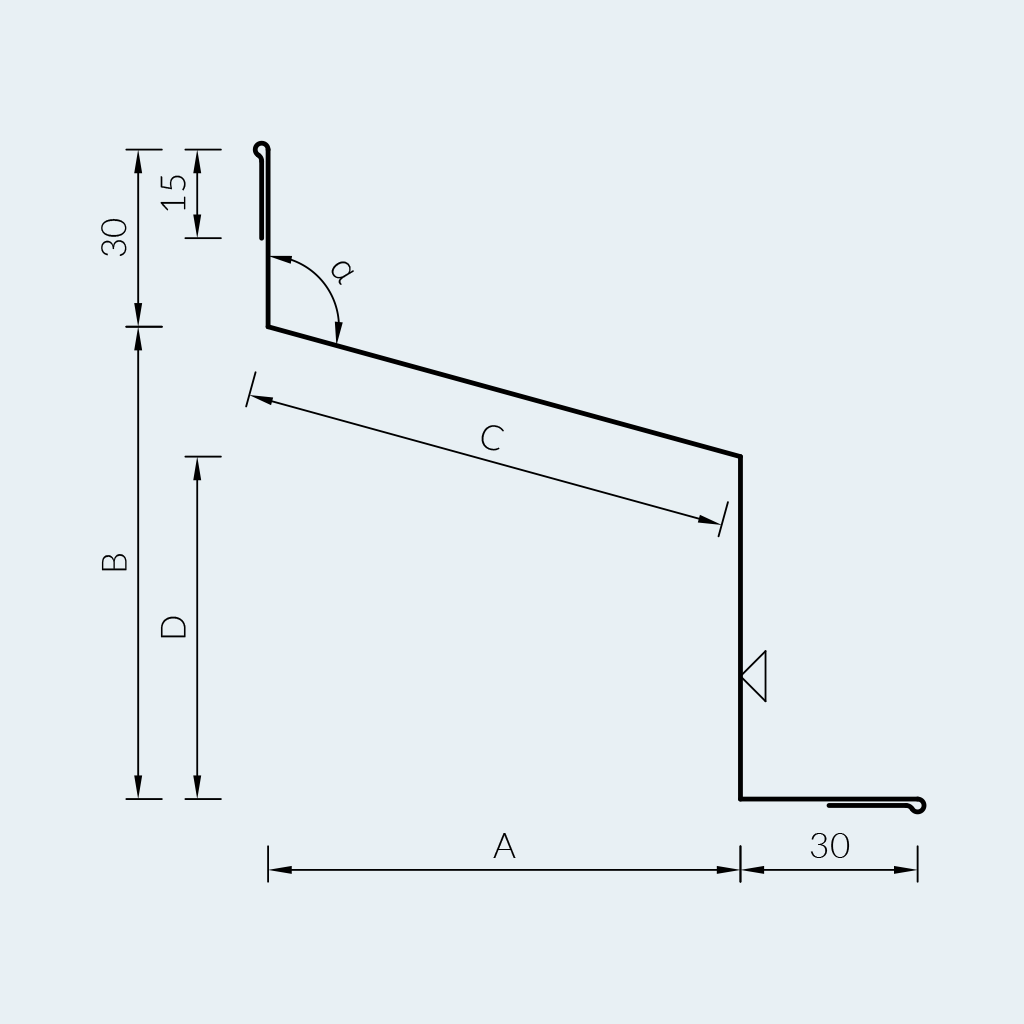

OBRÓBKA 011 – OBRÓBKA WEWNĘTRZNA PODWALINY
| Symbol | A | B | α° | C | D | L | rozw. |
| 011/80 | 80 | 80 | 105 | 83 | 59 | 3000 5000 6000 |
232 |
| 011/120 | 120 | 120 | 105 | 125 | 88 | 303 |
obróbka typowa z blachy gr. 0,50 mm
obróbka nietypowa z blachy gr. 0,50 mm lub 0,75 mm
011 / A ……. / B …… / C …… / α ……

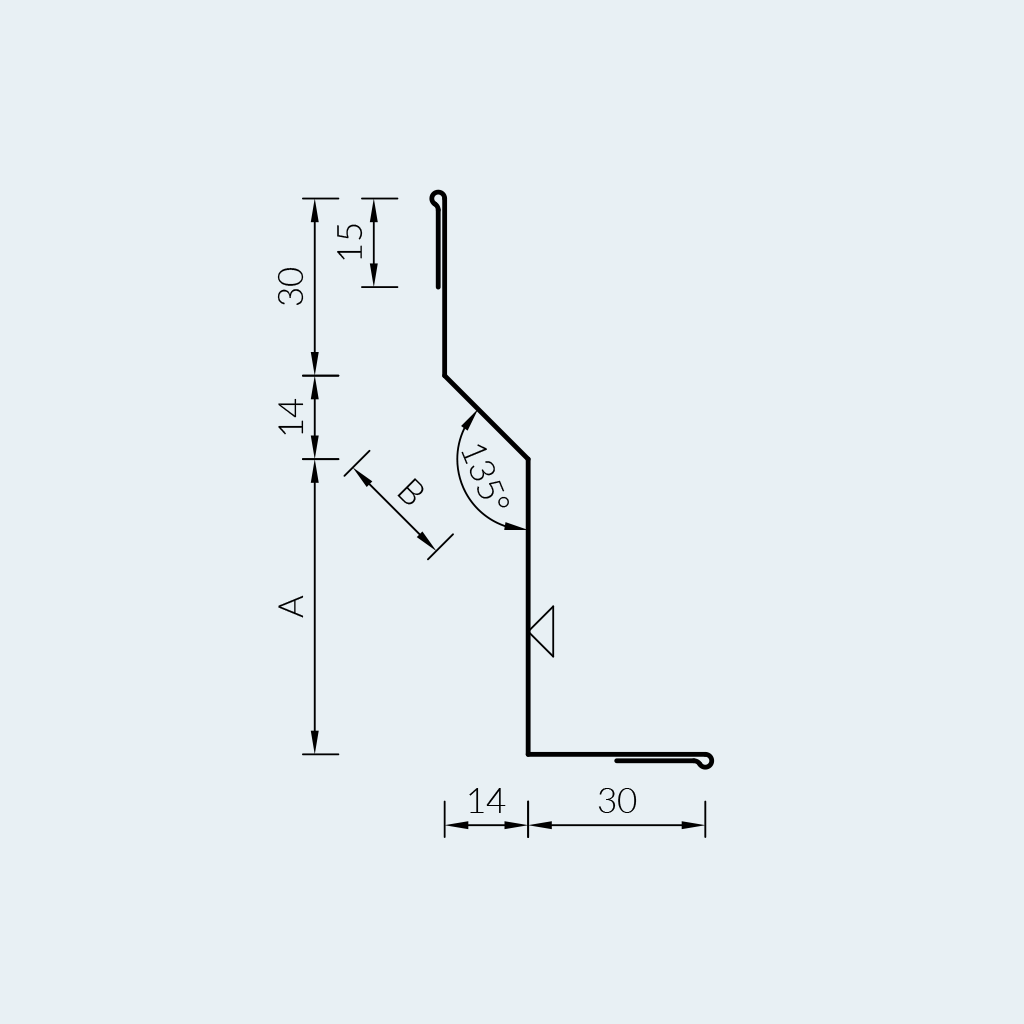

OBRÓBKA 012 – OBRÓBKA WEWNĘTRZNA PODWALINY
LUB OTWORU OKIENNEGO
| Symbol | A | B | α ° | L | rozw. |
| 012 | 50 | 20 | 135 | 3000 5000 6000 |
160 |
obróbka typowa z blachy gr. 0,50 mm
obróbka nietypowa z blachy gr. 0,50 mm lub 0,75 mm
012 / A ……. / B …… / α ……

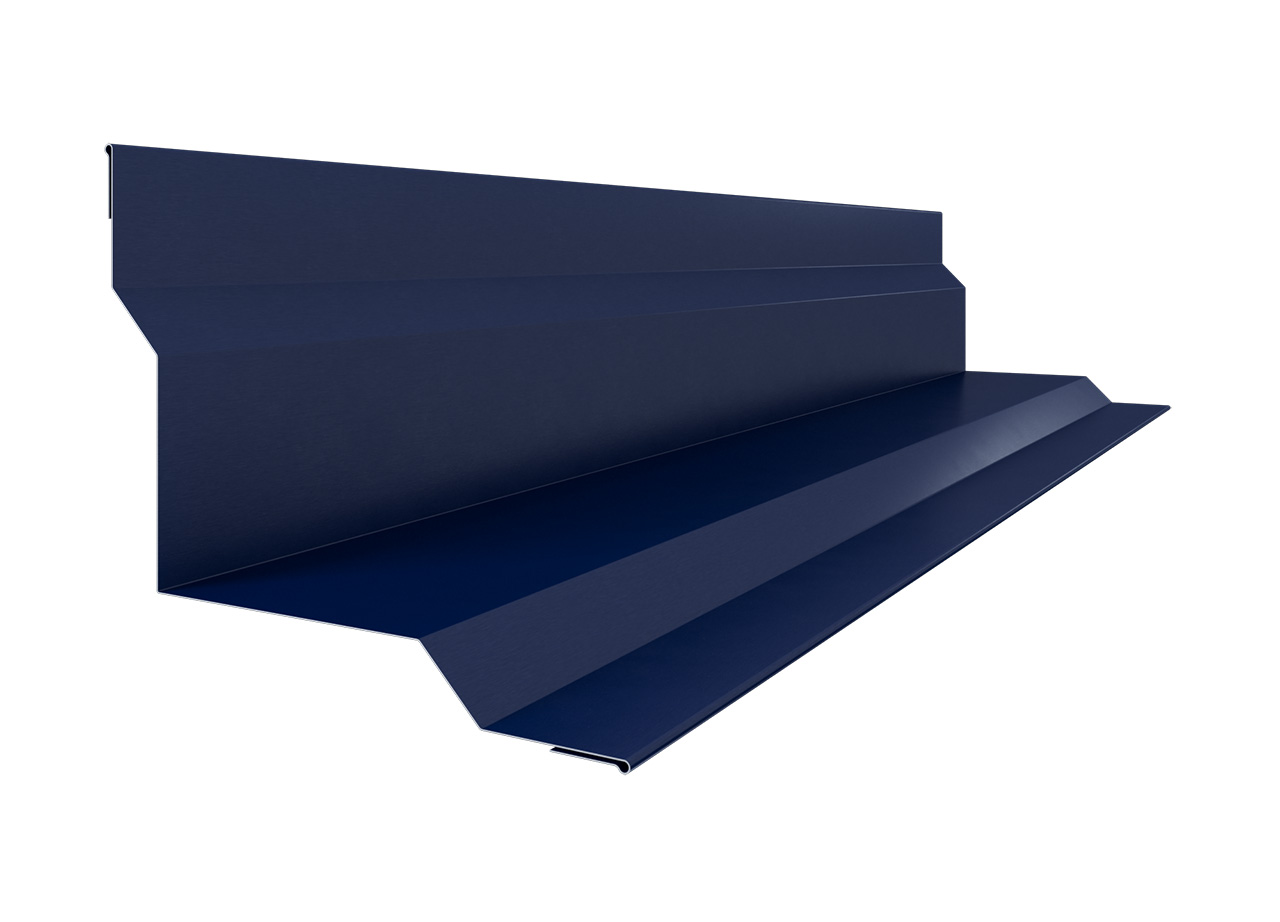

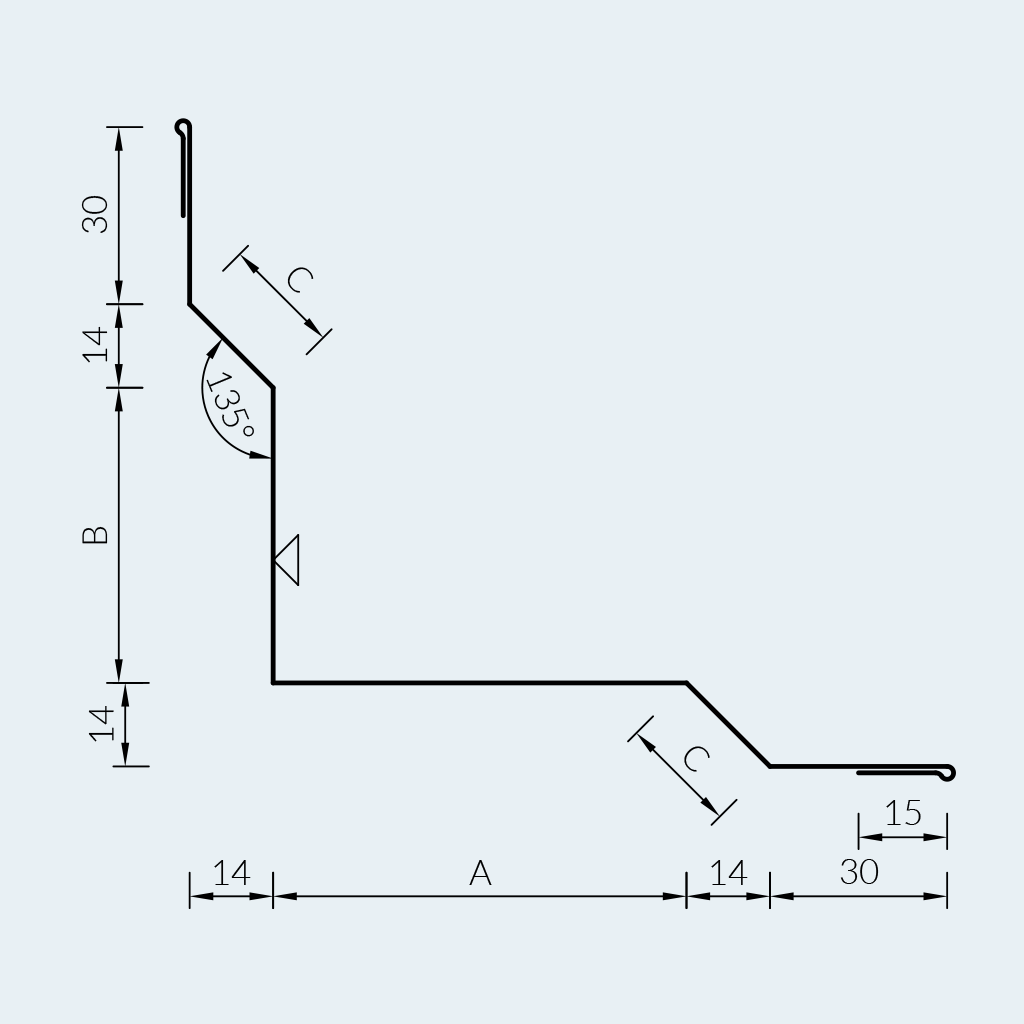

OBRÓBKA 013 – OBRÓBKA WEWNĘTRZNA PODWALINY
| Symbol | A | B | C | L | rozw. |
| 013 | 70 | 50 | 20 | 3000 5000 6000 |
250 |
obróbka typowa z blachy gr. 0,50 mm
obróbka nietypowa z blachy gr. 0,50 mm lub 0,75 mm
013 / A ……. / B …… / C ……
* dla wymiaru B=20
dostępne kolory
- kolory z palety RAL zgodne z powłokami płyt warstwowych – obróbki grubości 0,50 – 0,75 mm;
- dowolne kolory RAL – obróbki grubości 0,50 – 2,00 mm lakierowane proszkowo;
- nielakierowane ocynkowane – obróbki grubości 0,75 – 2,00 mm
- nielakierowane nierdzewne – obróbki grubości 0,80 i 1,50
RAL 9002
RAL 9010
RAL 9001
RAL 9006
RAL 1015
RAL 7035
RAL 1002
RAL 1021
RAL 3000
RAL 3011
RAL 5010
RAL 5012
RAL 6029
RAL 7016
RAL 7024
RAL 7040
RAL 8017
RAL 9007
