Okap rynnowy
Okap rynnowy to dolna krawędź połaci dachowej.
Podstawową funkcją obróbek okapu rynnowego jest możliwość bezpiecznego zamontowania rynien. Do tego celu służą wykonane z blachy 1,50 mm (ewentualnie 0,75 mm) zetowniki lub ceowniki posiadające pionową płaszczyznę umożliwiająca montaż standardowych haków rynnowych doczołowych. Pozostałe obróbki wykonanie z blachy grubości 0,5 mm mają na celu odpowiednie skierowanie wody i zabezpieczenie rdzenia izolacyjnego przed wpływami atmosferycznymi.

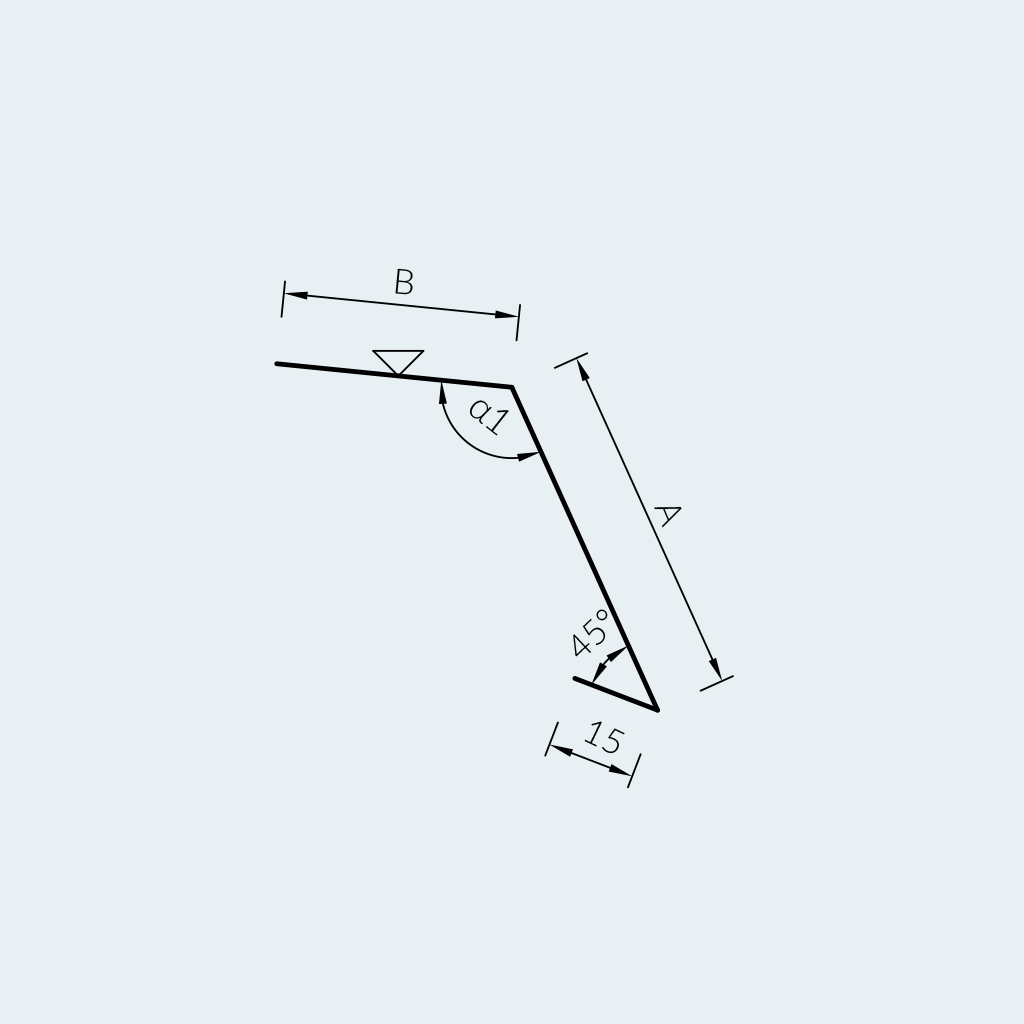

OBRÓBKA 110 – OKAP RYNNOWY
| Symbol | A | B | L | rozw. |
| 110/40 | 40 | 40 | 3000 | 95 |
| 110/50 | 60 | 40 | 3000 5000 6000 |
115 |
| 110/60 | 80 | 40 | 135 |
obróbka typowa z blachy gr. 0,50 mm
obróbka nietypowa z blachy gr. 0,50 mm lub 0,75 mm
110 / A ……. / B …… / α ……
α – kąt pochylenia dachu
α1 = 105 + α
Zalecana długość odcinka B wynosi 120 mm dla okapu
z obróbką 150
dostępne kolory
- kolory z palety RAL zgodne z powłokami płyt warstwowych – obróbki grubości 0,50 – 0,75 mm;
- dowolne kolory RAL – obróbki grubości 0,50 – 2,00 mm lakierowane proszkowo;
- nielakierowane ocynkowane – obróbki grubości 0,75 – 2,00 mm
- nielakierowane nierdzewne – obróbki grubości 0,80 i 1,50
RAL 9002
RAL 9010
RAL 9001
RAL 9006
RAL 1015
RAL 7035
RAL 1002
RAL 1021
RAL 3000
RAL 3011
RAL 5010
RAL 5012
RAL 6029
RAL 7016
RAL 7024
RAL 7040
RAL 8017
RAL 9007
